Tipos de medidores de flujo de vapor

Recientemente, el uso de los aparatos de medición de flujo de vapor ha mejorado significativamente gracias a su capacidad para aumentar la producción de energía. Sin embargo, es fundamental elegir el tipo de caudalímetro adecuado para cada planta, teniendo en cuenta sus especificaciones y uso. La selección del caudalímetro de vapor depende de las aplicaciones, el presupuesto, etc.

Caudalímetro de presión diferencial para la medición del flujo de vapor

Este tipo de caudalímetro de presión diferencial funciona mediante una tubería por la que fluye vapor. Se crea una caída de presión en la tubería mediante la instalación de una resistencia artificial. El proceso es repetitivo: la presión aumenta y luego disminuye continuamente. Cálculo del caudal de vapor mediante presión diferencial.

La caída de presión generada por la resistencia es proporcional al cuadrado del caudal. Se utiliza un sistema de tuberías de impulsos para conducir los flujos de presión ascendentes y descendentes. Finalmente, un transmisor determina el caudal calculando la diferencia entre los flujos de ambas corrientes. Para medir el caudal másico de vapor, se suelen utilizar caudalímetros de placa de orificio, de cono en V y equilibrados. Los caudalímetros de vapor requieren transmisores de presión diferencial, RTD, transmisores de presión y computadores de flujo para realizar la medición.

Ventajas:

• La caída de presión inferior se mantiene constante durante el funcionamiento.
• Capacidad para trabajar en amplios rangos de temperatura y presión.
• Puede adaptarse fácilmente al trabajo con diferentes caudales de diversos gases y fluidos.
• La instalación, la lectura y el mantenimiento son relativamente fáciles.
• Capacidad de autolimpieza

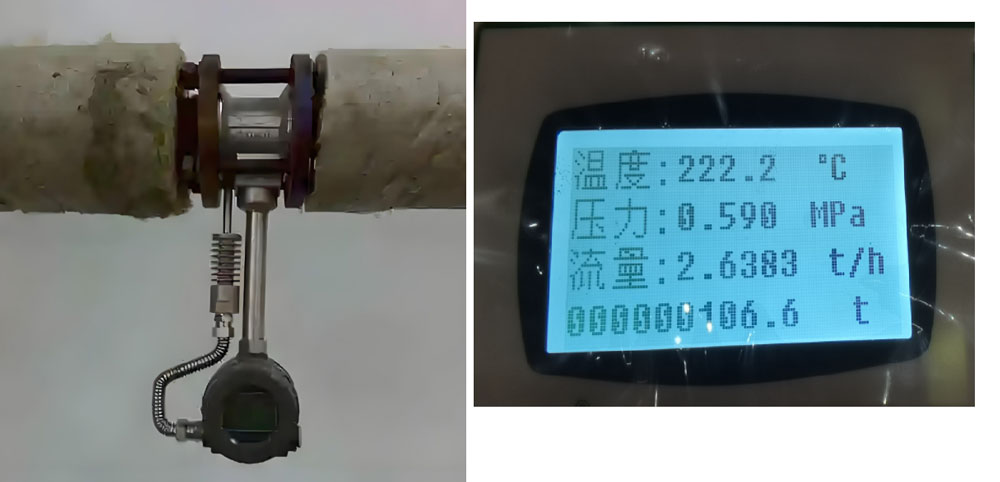

Caudalímetro de vórtice para medir el vapor.

Este caudalímetro de vórtice funciona según el principio de creación de corrientes circulares de vórtice mediante la fragmentación del flujo al hacerlo pasar a través de una resistencia u obstrucción. La frecuencia con la que se produce la fragmentación determina el caudal y la velocidad, que varían para diferentes fluidos y gases con flujos variables. El paso del vapor a través de una obstrucción provoca la formación de remolinos de vórtice. Esto se debe al flujo del vapor alrededor del soporte en movimientos circulares. El caudalímetro identifica, mide y muestra estos vórtices.

La dirección, el flujo y la velocidad del vapor se ven afectados por el paso a través de la obstrucción y la formación de corrientes circulares. La fricción de la obstrucción provoca que el vapor más cercano se ralentice. Por el contrario, el vapor más lejano se ve obligado a acelerar y pasar por un espacio estrecho entre las tuberías y el soporte. Al pasar por dicho espacio, esta corriente distante tiende a dispersarse por la región, lo que genera movimientos circulares y la formación de un vórtice giratorio. La variación en el patrón del vórtice y la frecuencia de su desprendimiento se detectan y monitorizan mediante un dispositivo ultrasónico electrónico de fibra óptica. Este dispositivo convierte los pulsos y las señales en datos legibles por humanos.

Ventajas:

• La obstrucción al flujo de vapor es mínima.
• Capacidad de adaptarse a grandes descensos de temperatura y presión.
• Totalmente fijo, sin piezas móviles.
• Resistente a condiciones de temperatura y presión muy elevadas
• Caudalímetro de vórtice con corrección integral de temperatura y presión para medir el caudal másico

• Caudal de vapor: kg/h, t/h

Caudalímetro de área variable (rotámetro)

Este medidor cuenta con un flotador instalado dentro de un tubo de vidrio largo y cilíndrico. El caudal se mide dejando pasar vapor a través del tubo y observando la elevación del flotador. Gracias a su forma única, el flotador se autoestabiliza mediante rotación.

Ventajas:

• No necesita suministro externo de combustible ni energía, ya que mide el caudal utilizando las propiedades del fluido y la gravedad.
• Económico
• Fácil de instalar, mantener y operar
• El funcionamiento es autónomo
