Golpe de ariete: Causas, peligros y soluciones de prevención para la seguridad de los oleoductos
¿Qué es el golpe de ariete?
El golpe de ariete se refiere al aumento o disminución repentina de la presión resultante de la aceleración o desaceleración brusca del flujo de fluido dentro de un sistema cerrado. Este fenómeno de choque hidráulico crea ondas de presión potentes que pueden superar las presiones normales de operación.
Cuando una válvula se cierra rápidamente o una bomba se detiene de repente, el fluido que se mueve a alta velocidad se ve obligado a detenerse, creando una onda de presión que se propaga a través del sistema. La fuerza de esta onda puede provocar vibraciones, ruido o incluso fallos estructurales.
Dos tipos principales de golpe de ariete:
- Golpe de ariete positivo: Se produce cuando una válvula se cierra rápidamente o una bomba se detiene repentinamente, lo que provoca que el agua golpee contra los límites cerrados, produciendo una onda de choque de alta presión.
- Golpe de ariete negativo: Se produce cuando una válvula cerrada se abre repentinamente, generando una caída brusca de presión. Aunque menos grave, puede provocar inestabilidad en el flujo y daños en los componentes.
Si bien se observa con mayor frecuencia en tuberías de agua, se producen efectos similares en sistemas de vapor, donde a menudo se le denomina golpe de ariete .
Comprender los peligros del golpe de ariete
Advertencia crítica: El golpe de ariete no es solo un inconveniente operativo; puede ser catastrófico para los sistemas industriales si no se controla. En casos extremos, las sobrepresiones pueden alcanzar niveles superiores a 10 MPa (100 bar).
Los daños por golpe de ariete incluyen:
- Rotura o deformación de la tubería , especialmente en juntas o soldaduras débiles.
- Daños en la válvula y la bomba : debido a las fuertes fuerzas de impacto en los componentes internos.
- Mal funcionamiento o destrucción del caudalímetro : los sensores sensibles no resisten ondas de choque repentinas.
- Vibración y ruido del sistema : sonidos metálicos de "bang bang bang" a lo largo de la tubería.
- Fallo de los equipos , especialmente en sistemas de calderas, líneas de procesos químicos y tuberías de alta presión.

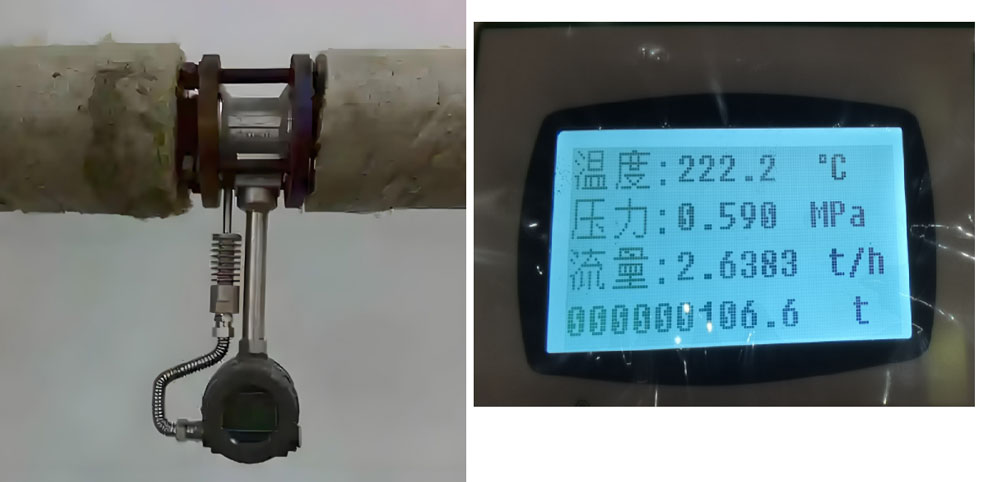

En las plantas que utilizan caudalímetros de vórtice , caudalímetros másicos Coriolis o caudalímetros electromagnéticos , el golpe de ariete puede distorsionar gravemente las lecturas o dañar permanentemente el cuerpo del sensor.
Causas fundamentales del golpe de ariete
El golpe de ariete generalmente se produce por cambios bruscos en la velocidad del flujo. Comprender estas causas es clave para una prevención eficaz.
(1) Operación rápida de la válvula
Cuando una válvula se abre o se cierra demasiado rápido, el flujo de fluido se detiene o se reanuda bruscamente, lo que produce una onda de choque en la red de tuberías. Esta es una de las causas más comunes de choque hidráulico.
(2) Arranque o parada repentina de la bomba
Cuando una bomba se detiene inesperadamente —debido a un corte de energía, por ejemplo— el impulso del fluido empuja contra la bomba y las válvulas, creando un gran pico de presión.
(3) Condensado de alta velocidad en tuberías de vapor
En los sistemas de vapor, el condensado puede acumularse y moverse a alta velocidad. Cuando este condensado choca con las paredes de las tuberías o los accesorios, genera un potente golpe de ariete, a veces denominado golpe de condensado de vapor .
| High-speed condensate produces water hammer | The condensation of steam suddenly causes water hammer |
High-speed condensate creates water hammer when it collides with the pipe |
Water hammer occurs when steam condenses rapidly and collides |
(4) Diseño de tuberías y terreno
Los oleoductos con pendientes pronunciadas o cambios bruscos de elevación son más susceptibles. Cuando el agua se bombea a una altura superior a 20 metros, la energía potencial gravitatoria amplifica la sobrepresión.
(5) Velocidad de flujo excesiva
Si la velocidad del flujo en la línea de suministro es demasiado alta, incluso pequeñas perturbaciones pueden causar grandes cambios de presión dinámica, aumentando el riesgo de golpe de ariete.
(6) Sistemas de tuberías largas y complejas
Cuanto más larga sea la tubería y mayor sea el cambio de terreno, mayor será la probabilidad de que las ondas de presión se reflejen y amplifiquen, causando efectos de martilleo repetitivos.
Soluciones para la prevención del golpe de ariete
Eliminar por completo el golpe de ariete es difícil, pero varias medidas de ingeniería pueden mitigar o prevenir eficazmente su impacto:
(1) Instale un amortiguador de golpe de ariete
Un amortiguador de golpe de ariete o tanque de compensación de sobrepresión absorbe el exceso de energía de la onda de presión, convirtiéndola en energía cinética de un gas amortiguador o un mecanismo de resorte. Estos dispositivos son altamente efectivos para proteger caudalímetros y válvulas.
(2) Añadir un acumulador o cámara de aire
En los sistemas que utilizan bombas de pistón o de émbolo, un acumulador situado aguas arriba del caudalímetro puede amortiguar las pulsaciones y estabilizar el flujo.
(3) Utilizar operación de válvula controlada
Evite movimientos bruscos de las válvulas. Utilice válvulas de apertura y cierre lentos o válvulas de control automatizadas con velocidades de apertura ajustables para reducir la tasa de cambio de caudal.
(4) Optimizar el control de la bomba
Utilice controladores de arranque suave o variadores de frecuencia (VFD) en las bombas para aumentar o disminuir gradualmente la velocidad de la bomba, minimizando la aceleración o desaceleración repentina del flujo.
(5) Disposición adecuada de las tuberías
Diseñe la tubería con mínimas diferencias de elevación y evite curvas pronunciadas siempre que sea posible. Instale el caudalímetro en puntos menos susceptibles a fluctuaciones de presión.
(6) Instalar válvulas antirretorno
Las válvulas de retención o válvulas antirretorno pueden prevenir el flujo inverso y reducir la probabilidad de sobrepresiones repentinas.
(7) Utilice caudalímetros de alta calidad con funciones de protección
Elija caudalímetros diseñados para soportar sobrepresiones transitorias. Por ejemplo, Silver Automation Instruments ofrece caudalímetros de vórtice y Coriolis con cuerpos robustos de acero inoxidable y accesorios opcionales para la amortiguación del golpe de ariete, lo que garantiza una mayor vida útil en entornos hidráulicos exigentes.
Cuándo instalar un eliminador de golpe de ariete
Se recomienda instalar un eliminador o amortiguador de golpe de ariete en las siguientes situaciones:
- Las válvulas se abren o se cierran rápidamente
- Las bombas se ponen en marcha o se detienen repentinamente.
- El agua se bombea a alturas superiores a 20 metros.
- La altura manométrica total o presión de funcionamiento de la bomba es grande
- El caudal en la línea de suministro es muy alto.
- El oleoducto es largo y presenta importantes variaciones del terreno.
La implementación de estas medidas preventivas garantiza la precisión a largo plazo de los caudalímetros, reduce los costos de mantenimiento y protege los valiosos equipos de proceso.
Conclusión: Protección de su tubería contra el golpe de ariete
El golpe de ariete es un problema grave que puede comprometer la seguridad y la fiabilidad de cualquier sistema de transporte de fluidos. Al comprender sus causas e implementar soluciones preventivas —como la instalación de amortiguadores de golpe de ariete , acumuladores y un control adecuado de las válvulas— las industrias pueden reducir significativamente el riesgo de fallos en los equipos.
Proteger instrumentos como caudalímetros , bombas y válvulas de los golpes hidráulicos no es solo una cuestión de mantenimiento; es un paso fundamental para mantener la eficiencia del sistema, la precisión de las mediciones y la seguridad operativa.
