En el mundo de los procesos industriales y la gestión energética, la
medición precisa del flujo de gas es fundamental. Al especificar u operar un medidor de flujo de gas, se encontrarán tres unidades comunes de flujo volumétrico: m³/h, Nm³/h y Sm³/h. Si bien pueden parecer similares, representan conceptos fundamentalmente diferentes. Confundirlas puede ocasionar errores significativos en el control de procesos, la contabilidad de costos y el cumplimiento de las normas de seguridad.
Entonces, ¿cuál es la diferencia y por qué es tan importante?
Esta guía desglosará estas unidades en términos sencillos, utilizando una analogía clara para que el concepto resulte intuitivo. Al finalizar, comprenderá con exactitud el significado de cada unidad y cuándo utilizarla, lo que le permitirá seleccionar y operar sus instrumentos de medición de flujo de gas con total confianza.
El problema fundamental: ¿Por qué el volumen de gas es un “objetivo en movimiento”?
Antes de definir las unidades, debemos comprender un principio básico de la física:
el volumen de un gas no es una propiedad fija . Cambia drásticamente con los cambios de temperatura y presión.

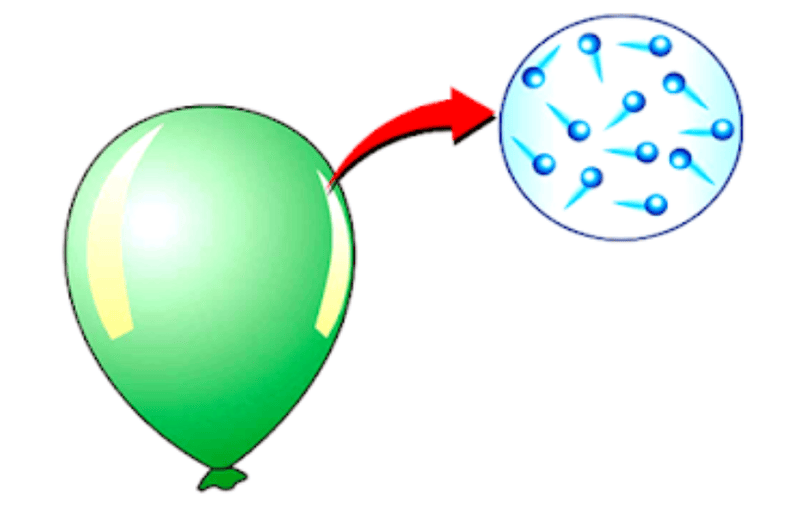

Imagina que tienes un simple globo de fiesta.
- Si sacas el globo de una habitación cálida al exterior frío, se desinflará.
- Si llevas ese globo frío a una habitación cálida, se expandirá.
- Si aprietas el globo (aumentas su presión), su volumen disminuirá.
La cantidad de aire —el número de moléculas de aire (es decir, la masa)— dentro del globo nunca cambió. Sin embargo, su volumen era un valor en constante variación que dependía de su entorno.
El gas que fluye por una tubería industrial se comporta exactamente igual. Suele estar caliente y a presión. Indicar simplemente su volumen sin mencionar su temperatura y presión es información incompleta y, a menudo, engañosa. Este es el problema que las unidades estandarizadas buscan solucionar.
Una definición clara de cada unidad
Utilicemos nuestra analogía del globo para comprender cada una de las tres unidades comunes de flujo de gas.

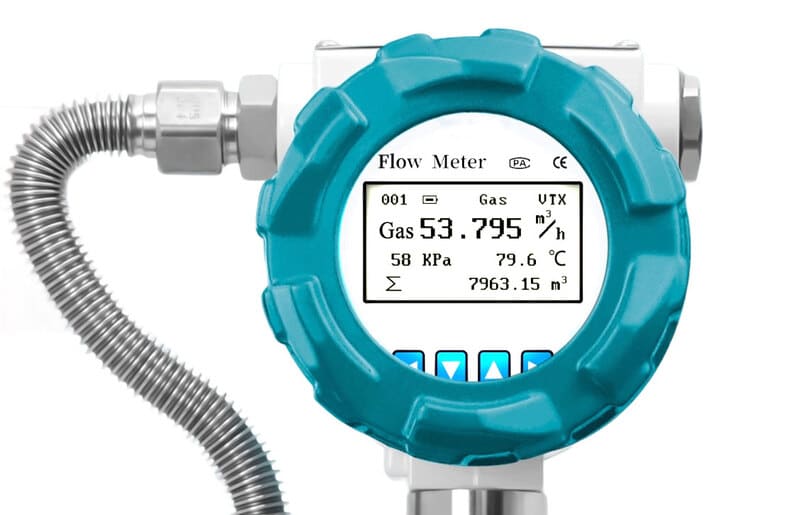

m³/h (metros cúbicos reales por hora) – “Lo que ves”
- Definición: m³/h, a menudo escrito como Am³/h (donde "A" significa "Real"), representa el volumen real de gas que pasa por el medidor en las condiciones de proceso en tiempo real . Es una medición directa del volumen de gas dentro de la tubería en ese preciso instante, bajo esa temperatura y presión de operación específicas.
- Analogía con un globo: m³/h es como medir el tamaño del globo en este preciso instante, dentro de la fábrica caliente y presurizada donde se utiliza. Es el volumen físico real que ocupa el gas en ese momento.
- Significado y limitaciones: Esta es una medición directa. Si bien describe con precisión el volumen en la tubería, no es útil para comparar cantidades de gas. Por ejemplo, 100 m³/h de aire comprimido a 7 bar contienen ocho veces más moléculas de aire (masa) que 100 m³/h de aire a presión atmosférica. Por lo tanto, usar m³/h para facturación o cálculos de eficiencia no es fiable si no se indica también la temperatura y la presión en tiempo real.
Nm³/h (metros cúbicos normales por hora) – “El estándar europeo”

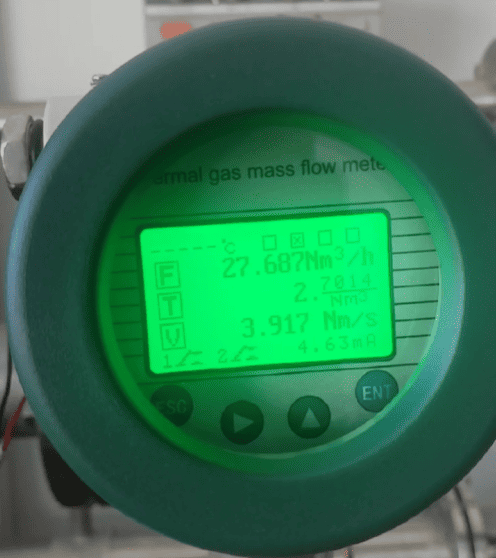

Caudalímetro con Nm³/h
- Definición: Nm³/h significa Metro Cúbico Normal por Hora. No se trata de una medida del volumen real en la tubería, sino de una medida estandarizada de la cantidad (masa) del gas. Responde a la pregunta: «Si tomara el gas que fluye por mi tubería y lo llevara a un conjunto de condiciones "normales" universalmente aceptadas, ¿qué volumen ocuparía?».
- Estas " Condiciones Normales " están definidas internacionalmente por normas como DIN 1343 e ISO 2533 como:
Temperatura: 20 °C
Presión: 1,01325 bar absolutos (1 atmósfera) - Analogía del globo: Nm³/h es como tomar un globo caliente y presurizado de la fábrica, colocarlo en una cámara de referencia a 20 °C y presión atmosférica estándar, y luego medir su tamaño. Independientemente de su tamaño en la fábrica, si contiene la misma cantidad de moléculas de aire, su tamaño en esta cámara fría y estándar siempre será el mismo.
- Significado y valor: El Nm³/h es una medida de la masa de un gas, expresada en volumen. Al utilizar una base fija y universal, permite realizar comparaciones justas y precisas. Es la unidad estándar para la mayoría de las mediciones de gases científicas e industriales en Europa y muchas otras partes del mundo.
Sm³/h (metros cúbicos estándar por hora) – “El estándar estadounidense e industrial”
- Definición : Sm³/h significa metro cúbico estándar por hora. Conceptualmente, es exactamente lo mismo que Nm³/h: una medida estandarizada de la cantidad (masa) del gas.
- La única diferencia: Las condiciones de referencia utilizadas para "Estándar" son diferentes de las de "Normal". Desafortunadamente, no existe una definición universal única para "Condiciones Estándar", pero una de las más comunes, particularmente en los Estados Unidos y la industria del petróleo y el gas, es:
Temperatura: 15,6 °C (60 °F) o, a veces, 15 °C
Presión: 1,01325 bar absolutos (1 atmósfera) - Analogía del globo: Sm³/h es como llevar un globo a una habitación estándar diferente, esta vez a una temperatura ambiente más común, como 15,6 °C. Dado que esta habitación es más cálida que la habitación "normal" a 0 °C, el mismo globo (con la misma masa de aire) se expandirá ligeramente. Por lo tanto, una cantidad de gas medida como 100 Sm³/h tiene la misma masa que esa misma cantidad de gas medida como aproximadamente 94,5 Nm³/h.
- Significado y valor: Al igual que Nm³/h, Sm³/h es una unidad fiable para facturación, control de procesos y cálculos de eficiencia. Lo fundamental es saber siempre qué base de temperatura y presión se está utilizando cuando se utiliza el término "Estándar".
Cómo manejan los caudalímetros estas unidades
Comprender estas unidades es clave para elegir la tecnología de caudalímetro adecuada.

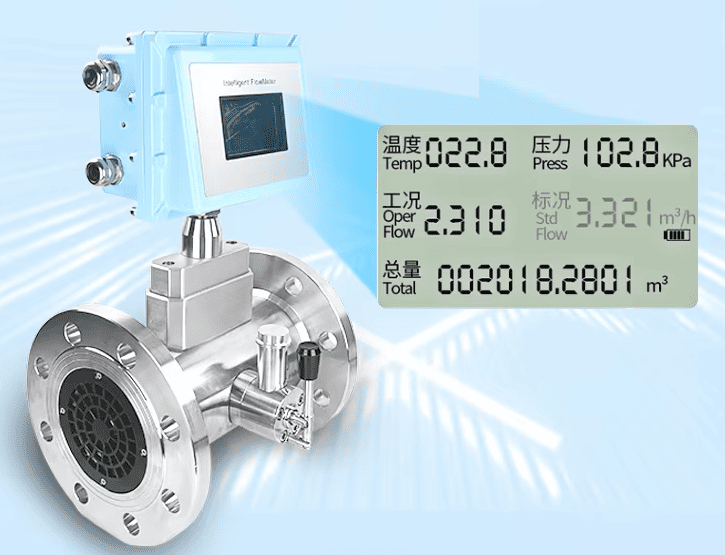

Caudalímetro para turbina de gas con sensor de temperatura y presión integrado y computador de flujo para calcular Nm³/h
- Medidores volumétricos (p. ej., de vórtice, turbina, engranaje ovalado, rotámetro): Estos instrumentos miden la velocidad o el volumen real del gas a su paso, lo que se expresa en m³/h. Para obtener una lectura útil y estandarizada (Nm³/h o Sm³/h), deben combinarse con transmisores de presión y temperatura independientes y un computador de flujo. El computador de flujo recibe los datos en tiempo real de los tres instrumentos y realiza un cálculo continuo para convertir el volumen real al volumen estándar. Los medidores de flujo de turbina de gas y de vórtice de silverinstruments.com incorporan sensores de temperatura y presión, además de software para el cálculo en tiempo real del caudal estandarizado. Un solo medidor proporciona múltiples parámetros: caudal de trabajo, caudal estandarizado, temperatura y presión.

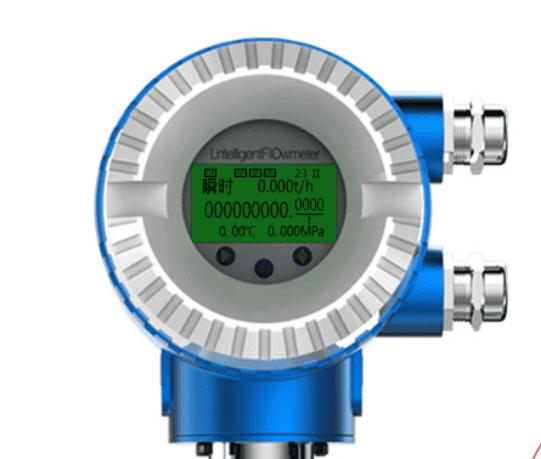

Caudalímetro de vórtice con medición de flujo másico de vapor
- Caudalímetros másicos (p. ej., de masa térmica, Coriolis): Estos instrumentos son la solución directa al problema. Miden directamente el caudal másico del gas (p. ej., en kg/h). Dado que Nm³/h y Sm³/h también representan la masa, estos caudalímetros pueden usar sus microprocesadores integrados para convertir de forma precisa e instantánea la lectura de masa a la unidad volumétrica estandarizada deseada (Nm³/h o Sm³/h) sin necesidad de compensación externa. Los caudalímetros de vórtice suelen estar equipados con la capacidad de determinar el caudal másico de vapor mediante la medición de la temperatura y la presión con una calculadora integrada.
Tabla de comparación rápida
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Comprender la diferencia entre las unidades de flujo de gas reales y estándar es fundamental para cualquier ingeniero o técnico. En resumen:
- m³/h te indica cuál es el volumen de gas dentro de tu tubería en este momento.
- Nm³/h y Sm³/h le indican la cantidad de gas que realmente tiene, proporcionando una base estable para la comparación y el cálculo.
Para cualquier aplicación relacionada con facturación, control de combustión o informes de eficiencia, utilice siempre unidades estandarizadas. Al comprender estos conceptos, podrá seleccionar mejor el caudalímetro de gas adecuado y garantizar que sus mediciones sean siempre precisas, comparables y significativas.
Cómo convertir m³/h a Nm³/h o Sm³/h
El gas es compresible, por lo que su volumen depende en gran medida de la temperatura y la presión. Esto significa que la misma cantidad de gas puede presentar valores de flujo volumétrico muy diferentes si se mide en condiciones distintas. Por ello, los ingenieros suelen distinguir entre metros cúbicos reales por hora (m³/h) y metros cúbicos normalizados o estándar por hora (Nm³/h o Sm³/h).
La fórmula de conversión
La fórmula general para convertir el flujo de gas real a condiciones estándar se basa en la ley de los gases ideales:
Dónde:
- QN = caudal en condiciones estándar o normalizadas (Nm³/h o Sm³/h)
- QA = caudal real en condiciones de funcionamiento (m³/h)
- PA = presión absoluta en condiciones de funcionamiento (bar o kPa)
- PN = presión absoluta en condiciones estándar (por ejemplo, 1,01325 bar)
- TA = temperatura absoluta en condiciones de funcionamiento (Kelvin)
- TN = temperatura absoluta en condiciones estándar (por ejemplo, 273,15 K para 0 °C)
Por ejemplo, si el gas fluye a 50 m³/h a 3 bar(g) y 40 °C, primero convertiría 3 bar(g) a presión absoluta (4 bar abs), luego aplicaría la fórmula para calcular Nm³/h.
Una aproximación simplificada
En muchos casos industriales cotidianos donde la precisión absoluta no es crítica, los técnicos suelen aplicar un atajo aproximado:
Este método no tiene en cuenta la temperatura, pero proporciona una estimación rápida. Por ejemplo, 10 m³/h medidos a 5 bar(g) podrían estimarse aproximadamente en 50 Nm³/h.
Tabla de conversión de referencia rápida
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Esta tabla es una guía sencilla y práctica para cálculos rápidos, adecuada para comprobaciones aproximadas pero no para facturación ni transferencia de custodia.
