Los mejores caudalímetros para la industria del vidrio: Una guía práctica para la selección, dimensi

Caudalímetros para vidrio flotado moderno

La fabricación de vidrio, especialmente el vidrio flotado moderno, depende de servicios de alta precisión. Desde el agua potable en el oleoducto principal de Marafiq hasta los circuitos de agua de refrigeración, desde el gas natural y el GLP hasta el oxígeno, el nitrógeno, el hidrógeno y el aire comprimido, la medición precisa del flujo garantiza la estabilidad de los hornos, la seguridad de los baños de estaño y la consistencia en la calidad. Esta guía explica qué tipos de caudalímetros industriales se adaptan a cada línea, cómo dimensionarlos (4", 8", 16" y 20", comunes en las plantas) y qué considerar en cuanto a precisión, temperatura y mantenimiento. Si busca " el mejor caudalímetro para agua ", " caudalímetro de gas natural ", " caudalímetro de aire comprimido " o " caudalímetro de oxígeno ", está en el lugar indicado.

Caudalímetro industrial

¿Por qué son importantes los caudalímetros en las plantas de vidrio?

• Estabilidad del proceso: Las proporciones correctas de combustible a aire y de enriquecimiento de O₂ mantienen la uniformidad de la temperatura del horno y reducen los defectos.
• Optimización de servicios públicos: El monitoreo del agua de reposición de la torre de enfriamiento , la purga de la torre de enfriamiento y los circuitos cerrados reduce los costos de agua y energía.

• Seguridad y cumplimiento: El caudal preciso de las descargas de aguas residuales industriales (ARI) facilita la presentación de informes ambientales.
• Control de calidad: Un flujo constante hacia el baño de estaño protege la calidad de la superficie y minimiza las inclusiones.

Resultados rápidos: línea → caudalímetro recomendado

Agua potable (4–8″, hasta 60 °C):

• Mejor opción: Caudalímetro electromagnético (mag meter) —sin pérdida de presión, alta precisión en líquidos conductores, ideal para la línea principal de agua potable , líneas “espejo” y “patrón”, reposición de torres de refrigeración y tanque de expansión de circuito cerrado .
• Alternativa: Tiempo de tránsito ultrasónico para modernizaciones con abrazaderas donde la parada es difícil o caudalímetros de turbina de líquido

Agua de producto de ósmosis inversa (4″, hasta 50 °C):

• Mejor: Medidor de flujo de turbina de líquido o medidor de flujo de vórtice para baja conductividad y resistencia a la corrosión; verifique la conductividad de RO con respecto a las especificaciones del medidor.
• Alternativa: rotámetro de acero inoxidable .

Agua de refrigeración: circuito abierto (8–16″) y circuito cerrado (20″, hasta 50 °C):

• Lo mejor: Medidores magnéticos para la red principal y las ramas de refrigeración N₂/O₂; elija IP68 para fosos, tamaños grandes con bridas soldadas.
• Alternativa: Ultrasonido en tuberías muy grandes o donde la caída de presión debe ser cero.

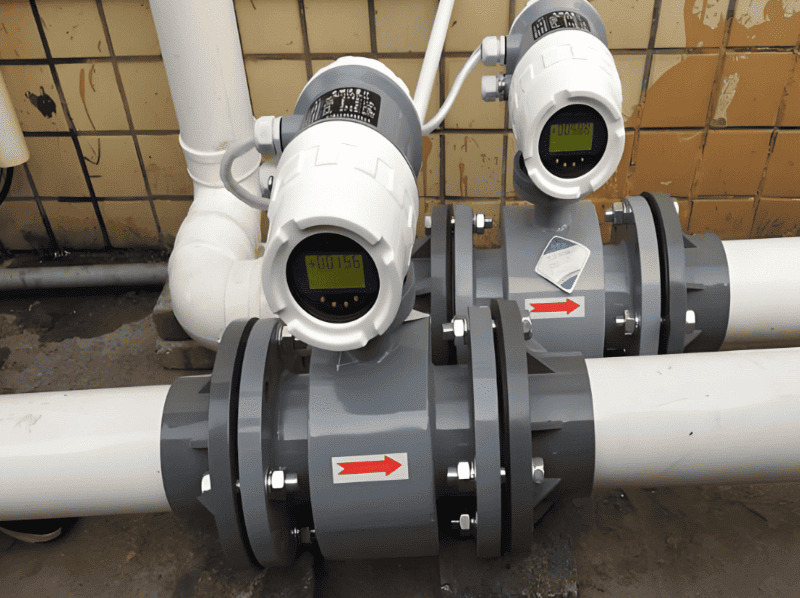

Aguas residuales industriales: descarga a Marafiq y purga de CT (4″, hasta 50 °C):

• Lo mejor: Medidor magnético con revestimiento resistente a la abrasión (por ejemplo, caucho duro) o revestimiento de teflón para líquidos corrosivos y conexión a tierra de paso total; agregar capacidad bidireccional si es necesario.
• Consejo de cumplimiento: Combínelo con un registrador de datos para la notificación del caudal de aguas residuales .

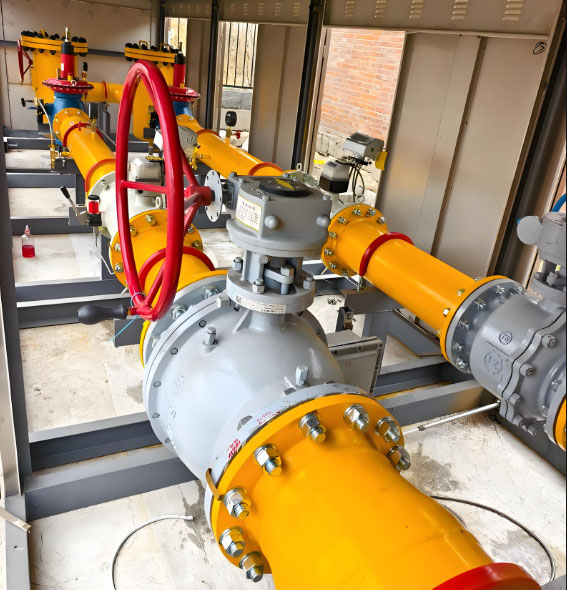

Gas natural (8″) y GLP/SNG (8″) a la sala de gas de la caldera (hasta 60 °C):

• Mejor: Caudalímetro para turbinas de gas para mediciones de custodia/transferencia de alta precisión con baja pérdida de presión.
• Alternativa: Medidor de flujo de vórtice (robusto, de menor costo) para gas limpio y seco; considere el medidor de flujo másico térmico, un medidor de flujo de gas de bajo costo para tuberías de gran tamaño .

Oxígeno para OxiBoost (4″, hasta 60 °C):

• Mejor: (flujo másico directo, sin compensación de presión/temperatura) o Coriolis para obtener la máxima precisión.
• Nota: Asegúrese de que los materiales y las aprobaciones estén libres de O₂.

Baño de nitrógeno a estaño (4″, hasta 60 °C):

• Mejor opción: Masa térmica o vórtice con compensación de presión/temperatura para un control estable de la manta de N₂.

Baño de hidrógeno a estaño (4″, hasta 60 °C):

• Mejor opción: Medidor de flujo másico Coriolis —excelente para H₂ con densidad variable; admite relaciones precisas de atmósfera de baño de estaño, o opción con medidor de flujo de vórtice y medidor de flujo de área variable.
• Seguridad: Utilice transmisores a prueba de explosiones y sellos compatibles con H₂.

Aire comprimido de los compresores n.° 1 a n.° 3 (4″, hasta 60 °C):

• Mejor: Medidor de flujo másico térmico para aire comprimido para controlar la línea base, las fugas y la energía específica (kWh/Nm³).
• Alternativa: Vortex si prefiere la medición de velocidad con una construcción robusta.

Tamaño y precisión: acierta a la primera.

• Tamaño y velocidad de la línea: La mayoría de las líneas de 4" a 20" en plantas de vidrio tienen como objetivo velocidades de 0,5 a 3 m/s para líquidos y de 15 a 30 m/s para gases. Para mayor precisión, mantenga el número de Reynolds dentro de las especificaciones del medidor.

• Requisitos de funcionamiento en línea recta:

• Mag: normalmente ≥5D aguas arriba / ≥3D aguas abajo (consultar con el proveedor).
• Vórtice: ≥15D/5D común.
• Ultrasonido: seguir las indicaciones de conteo de trayectorias ; doble o cuádruple trayectoria para tuberías grandes.

• Objetivos de precisión:

• Magnético y ultrasónico (líquido): ±0,2–0,5% de la tasa .
• Ultrasonido (gas, custodia): ±0,5–1,0% .
• Masa térmica (aire/gases): ±1–2% de la lectura típica.
• Coriolis (H₂, líneas pequeñas): ±0,1–0,2% del flujo másico.

• Temperatura: Indicaste hasta 50–60 °C , muy por debajo de los límites de la mayoría de los medidores. Verifica las especificaciones del revestimiento, la junta y los componentes electrónicos.

• Conductividad (para medidores magnéticos): Asegurar >5–20 µS/cm (depende del fabricante). El producto de ósmosis inversa puede requerir revestimientos de PTFE o una alternativa ultrasónica.

Mejores prácticas de instalación para un alto tiempo de actividad

• Montaje: Para líquidos, instale los magnetómetros en toda la tubería , preferiblemente horizontalmente con los electrodos a las 3 y a las 9 en punto para evitar interferencias de gases/sólidos.
• Conexión a tierra y apantallamiento: Utilice anillos de conexión a tierra en revestimientos no conductores y apantallar los cables de señal lejos de los variadores de frecuencia.
• Válvulas de aislamiento y derivaciones: Permiten el intercambio en caliente de transmisores y el mantenimiento sin detener la producción.
• Alimentación y salidas: Estandarizar a 24 VCC siempre que sea posible; utilizar 4–20 mA + HART/Modbus para la integración con DCS; considerar salidas de pulsos para totales.
• Protección contra la entrada de agua y polvo: Para fosos y redes exteriores , elija cuerpos con grado de protección IP67/IP68 y recubrimiento epoxi.
• Zonas peligrosas: Las zonas de gases de hornos, H₂ y O₂ requieren aprobaciones ATEX/IECEx o locales; seleccione barreras intrínsecamente seguras donde sea necesario.

Casos de uso que permiten ahorrar costes y que puedes replicar

Optimización de torres de refrigeración

Instale medidores magnéticos en las líneas de reposición y purga para calcular los ciclos de concentración y reducir los costos de agua y productos químicos.

programa de detección de fugas de aire comprimido

Los medidores de masa térmica en los colectores del compresor y en zonas clave de producción revelan fugas y permiten realizar comparaciones de kWh/Nm³ .

Control de la relación combustible-aire

Combine los medidores de gas ultrasónicos (GN/GLP) con medidores de masa de oxígeno para estabilizar los perfiles térmicos del horno y reducir el consumo específico de combustible.

control de la atmósfera del baño de estaño

La masa térmica (N₂) y la masa de Coriolis (H₂ ) mantienen un % H₂ /%N₂ preciso, mejorando el acabado superficial y reduciendo los rechazos.

Informes regulatorios

Los totales de descargas de IWW medidos mediante contadores magnéticos simplifican los informes y auditorías ambientales.
