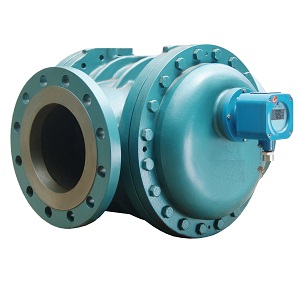

Medidor de caudal de desplazamiento positivo de 12 pulgadas: precisión, durabilidad y rendimiento

Medidor de flujo de desplazamiento positivo con engranajes helicoidales de 12 pulgadas (DN300) para aceite y combustible

Si bien los medidores de caudal de desplazamiento positivo (PD) más pequeños, como los modelos de 2, 3 o 4 pulgadas, son comunes, un medidor de caudal de desplazamiento positivo de 12 pulgadas (DN300) es mucho más difícil de conseguir. Solo unos pocos fabricantes pueden fabricar medidores PD de gran capacidad con un rendimiento confiable. Silver Automation Instruments es uno de ellos. Nuestro medidor de caudal de engranajes helicoidales de 12 pulgadas está diseñado para combustible, petróleo, crudo y diésel , y ofrece mediciones volumétricas precisas para aplicaciones industriales exigentes.

Principio de funcionamiento: Cómo mide el caudal un caudalímetro PD con engranajes helicoidales

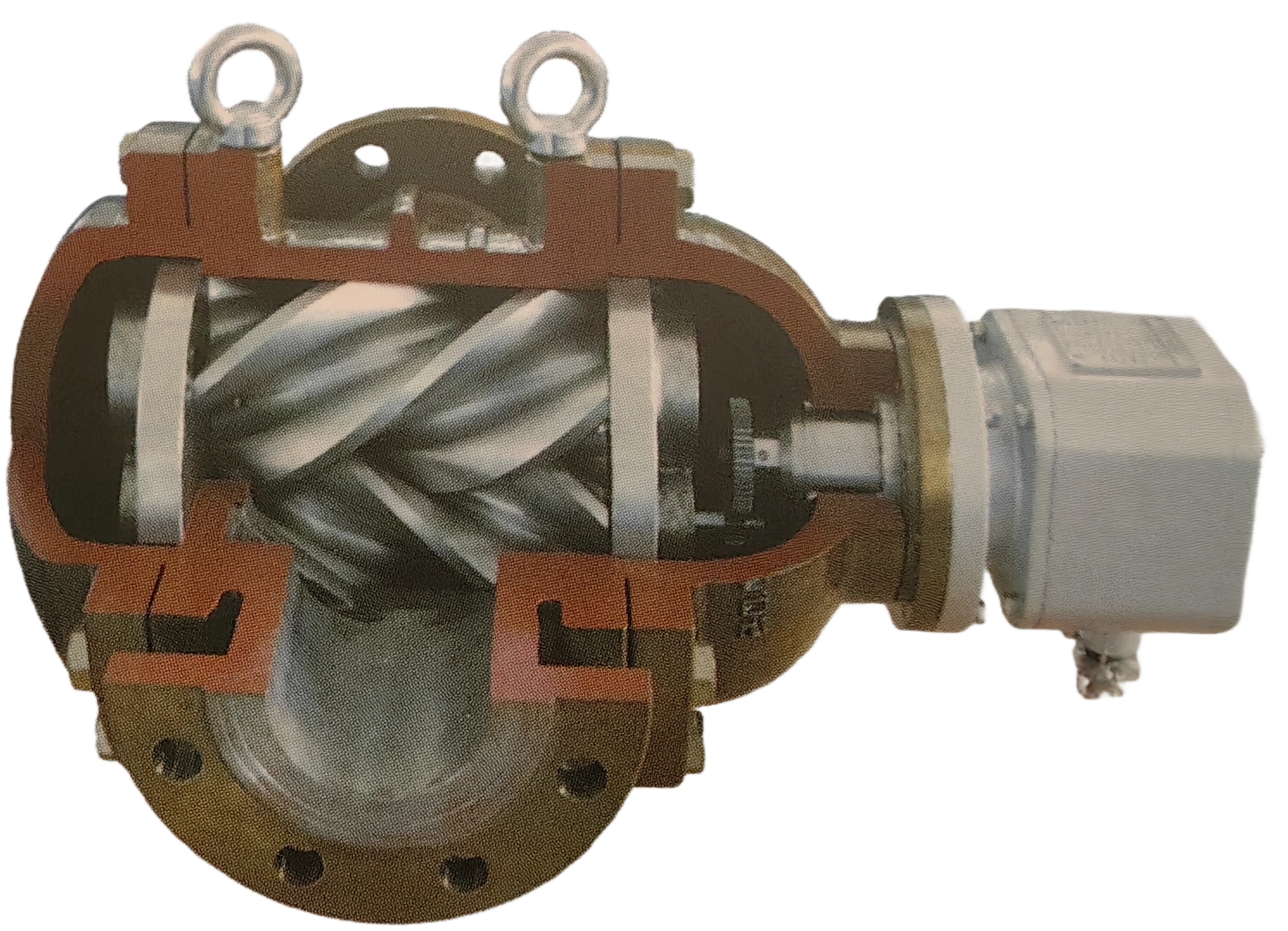

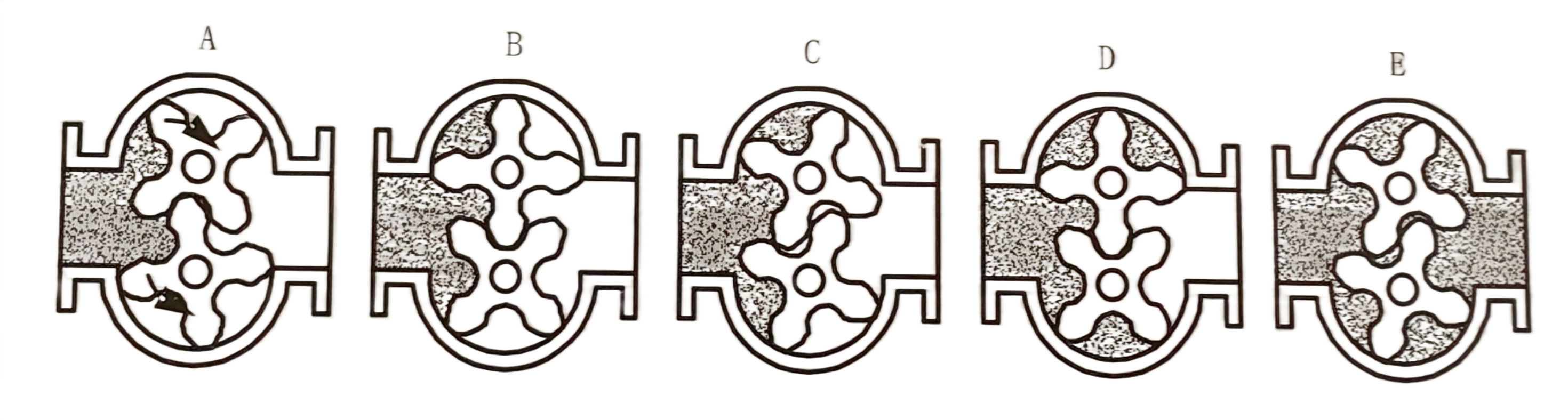

Un medidor de caudal de desplazamiento positivo (PD) divide el fluido en volúmenes fijos y repetibles. En un medidor de caudal de engranajes helicoidales , dos rotores helicoidales mecanizados con precisión giran dentro de una cámara de medición a medida que el líquido pasa a través de ella. Cada rotación completa desplaza un volumen base fijo, por lo que el número total de rotaciones es directamente proporcional al caudal volumétrico.

Dado que los rotores no entran en contacto entre sí ni con las paredes de la cámara, el desgaste mecánico es mínimo y la vida útil se prolonga. El perfil helicoidal garantiza un flujo uniforme y de baja pulsación , lo que reduce la vibración y la ondulación de presión que podrían afectar a los instrumentos o válvulas de control aguas abajo. Esto produce menos ruido, señales más estables y datos precisos para el control automatizado, ideal para la medición de petróleo y combustible , donde la estabilidad de las lecturas y la repetibilidad a largo plazo son cruciales.

Características y ventajas clave

1. Alta precisión y repetibilidad : hasta ±0,2 % de precisión con excelente repetibilidad; adecuado para transferencia de custodia y control de procesos.
2. Amplia capacidad de viscosidad : maneja líquidos de hasta 3500 cP , que abarcan aceites pesados, betún y lubricantes (los medidores de engranajes ovalados generalmente son adecuados para viscosidades más bajas; la selección depende de las condiciones del proceso).
3. Baja caída de presión y bajo ruido : los engranajes helicoidales minimizan la resistencia al flujo y la vibración mecánica para obtener lecturas más silenciosas y estables.
4. Resistencia a temperatura y presión : hasta 250 °C (con camisas de calentamiento) y clasificaciones de presión de hasta 900 psig (según el modelo).
5. Salidas flexibles : registrador mecánico o transmisor electrónico con pulso, 4–20 mA, MODBUS RTU o HART.
6. Materiales robustos : acero inoxidable, acero fundido o aleación de aluminio (según el modelo) para adaptarse a diferentes fluidos, niveles de corrosión y presupuestos.
7. Fácil mantenimiento y calibración : el mecanismo simple y el mecanizado de precisión reducen el tiempo de inactividad y el costo del ciclo de vida.

Estas fortalezas hacen que el medidor PD de 12 pulgadas sea una opción versátil para la refinación de petróleo, el procesamiento químico, la generación de energía, el abastecimiento de combustible marino y la logística de líquidos a granel.

Medidor de flujo mecánico de 12 pulgadas para medición de combustible y aceite

Un medidor de flujo mecánico de 12 pulgadas es ideal para la transferencia de grandes volúmenes de diésel, fueloil, petróleo crudo y otros hidrocarburos. Su cámara de engranajes helicoidales proporciona una medición uniforme y de baja pulsación, incluso a altas velocidades (hasta ~900 m³/h , dependiente de la viscosidad). El registro mecánico ofrece una visualización directa, fiable incluso en instalaciones sin suministro de energía externa. Fabricado en acero al carbono y acero inoxidable, el medidor está diseñado para una larga vida útil en entornos hostiles, desde terminales de carga hasta depósitos de combustible y sistemas de distribución de petróleo.

Aplicaciones en diferentes industrias

• Medición del caudal de petróleo en oleoductos, terminales y refinerías
• Medición de combustible para diésel, queroseno y combustibles de aviación
• Dosificación y mezcla de productos químicos (líquidos viscosos, opciones de camisa de calentamiento)
• Monitoreo de lubricantes y aceite hidráulico
• Transferencia de custodia entre proveedores y usuarios finales
• Betún/asfalto con versiones encamisadas

Construcción y materiales

Cada unidad consta de un sensor de caudal de precisión, un ajustador de precisión , un registrador mecánico o digital y un transmisor de señal . Los engranajes de sincronización se encuentran fuera de la cámara de medición para sincronizar los rotores sin contacto interno. Las camisas de calentamiento opcionales (agua caliente/aceite/vapor, típicamente ≤200 °C) ayudan a mantener los líquidos viscosos en condiciones óptimas sin dañar el cuerpo del medidor. Las clases de presión disponibles incluyen PN16, PN25, PN40 y 6,3 MPa (según el modelo). Hay diseños de cuerpo único o doble disponibles para adaptarse a las necesidades de caudal e instalación.

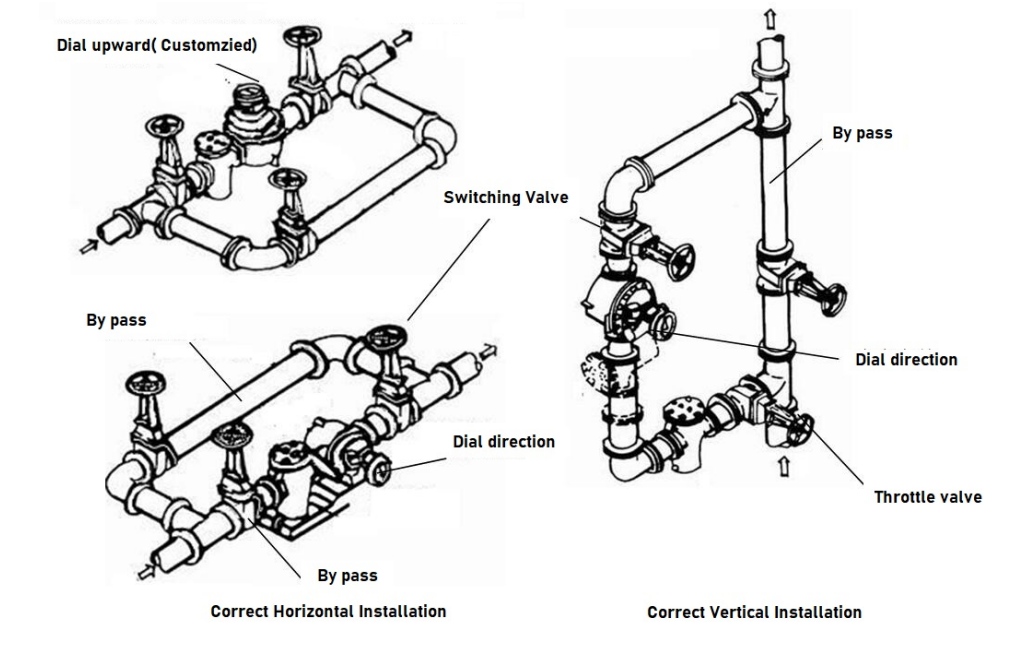

Instrucciones de instalación

• Instale un filtro ascendente para evitar la entrada de residuos.
• Utilice un separador de gas si hay gases o burbujas atrapadas.
• Haga coincidir la dirección del flujo con la flecha en el cuerpo del medidor.
• Evite cambios rápidos de válvulas que provoquen choques de presión .
• Opere al 40–80% del flujo máximo para lograr la mejor precisión.
• Proporcione una línea de derivación si se requiere medición continua durante el mantenimiento.
• Evite la calibración de agua para medidores de hierro fundido o acero fundido a menos que esté específicamente aprobado.

Resumen del rendimiento técnico

• Tamaño : 12 pulgadas (DN300) : diseñado para tuberías DN300 para medir grandes caudales de líquido.
• Rango de caudal : hasta ~800–900 m³/h (típico; depende de la viscosidad y la configuración).
• Precisión : ±0,2 % o ±0,5 % (dependiendo del modelo/configuración).
• Repetibilidad : ≤ 1/3 del error básico.
• Temperatura : −41 °C a +250 °C (con opciones de radiador/camisa de alta temperatura).
• Capacidad de viscosidad : hasta 3500 cP .
• Salidas : Pulso, 4–20 mA, HART o pantalla mecánica.
• Clasificación de presión : hasta 6,3 MPa (específica del modelo).
• A prueba de explosiones : opciones para áreas peligrosas.

Viscosidad vs. Caudal típico (12 pulgadas)

Los siguientes valores son ejemplos basados en aplicaciones comunes y no representan todas las condiciones de la industria.

¿Por qué elegir Silver Automation Instruments?

Como fabricante experimentado de medidores de flujo en China , Silver Automation Instruments suministra medidores de flujo de desplazamiento positivo , de turbina , másicos Coriolis y magnéticos a nivel mundial. Nos centramos en productos rentables y de alto rendimiento con un soporte técnico eficiente. Cada medidor se prueba antes de su envío y nuestro sistema de calidad cumple con las normas internacionales (p. ej., ISO 9001 y CE).

Conclusión

El caudalímetro PD de engranajes helicoidales de 12 pulgadas (DN300) de Silver Automation Instruments ofrece una medición volumétrica precisa y estable para aplicaciones de aceite , combustible y otros líquidos a granel. Gracias a sus materiales robustos, E/S flexibles, opciones de camisa y un mantenimiento simplificado, ofrece la fiabilidad y el coste total de propiedad que esperan los usuarios industriales.

Ya sea que administre una red de distribución de petróleo, una instalación de almacenamiento de combustible o una línea de transferencia de productos químicos, nuestro medidor PD de 12 pulgadas garantiza que cada gota cuente de manera precisa y eficiente.

Preguntas frecuentes: caudalímetro de desplazamiento positivo de 12 pulgadas (DN300)

1) ¿Cuál es la longitud de brida a brida (cara a cara) de un medidor de flujo PD de 12 pulgadas?

La longitud típica entre caras de un medidor de flujo de desplazamiento positivo de 12 pulgadas (DN300) es de 800 mm.

2) ¿Cuánto pesa un medidor de flujo de desplazamiento positivo de 12 pulgadas?

El peso neto aproximado es de unos 890 kg . El peso final del envío puede variar según las opciones y los materiales.

3) ¿Un medidor de flujo PD de 12 pulgadas requiere un tramo recto (tubería recta) para su instalación?

No se requiere un tramo recto. A diferencia de muchos medidores de velocidad, un caudalímetro PD de engranajes helicoidales no requiere tramos rectos aguas arriba/aguas abajo.

4) ¿Puede el medidor PD de 12 pulgadas utilizar un registro mecánico (sin alimentación externa)?

Sí. Hay un registro mecánico disponible para indicación local sin alimentación. Los transmisores electrónicos también son opcionales.

5) ¿Hay salidas disponibles de pulso, 4–20 mA o MODBUS RTU?

Sí. Ofrecemos salidas de pulso , 4-20 mA y MODBUS RTU . Por favor, especifique sus requisitos de E/S al realizar su pedido.

6) ¿Puede proporcionar una curva de caída de presión (ΔP) para el medidor de flujo PD de 12 pulgadas?

Sí. Podemos suministrar gráficos/curvas de caída de presión a solicitud para que coincidan con su viscosidad, caudal y temperatura del fluido. A continuación, se muestra la curva de pérdida de presión como referencia.
