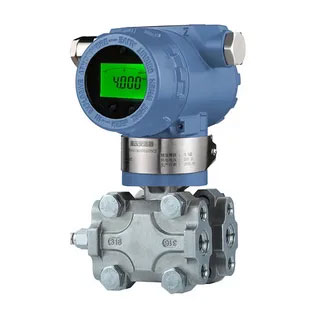

¿Qué son los transmisores de presión Modbus RS485?

¿Qué significa tener un transmisor de presión con salida de comunicación MODBUS RS485?

Un transmisor de presión RS485 MODBUS es un sensor industrial que mide la presión y envía señales digitales a través de una red RS485. Estos dispositivos inteligentes envían datos de presión digitalmente mediante el protocolo MODBUS RTU. Esto permite conectar varios transmisores o transmisores DP a un único bus de dos hilos, a diferencia de los transmisores analógicos tradicionales de 4-20 mA.

El uso de la interfaz RS485 ofrece numerosas ventajas frente a la comunicación analógica. Permite conectar hasta 247 instrumentos de campo (entre ellos, transmisores de presión, presión absoluta, medidores de nivel, caudalímetros y transmisores de temperatura) a una misma red, enviar datos hasta 1200 metros sin pérdida de calidad de señal y obtener información de diagnóstico más detallada que las simples lecturas de presión. Gracias a su naturaleza abierta, fiable y compatible con prácticamente todos los sistemas de control industrial, el protocolo MODBUS se ha convertido en el estándar más utilizado en el sector.

Generalmente, estos transmisores o transductores miden presión manométrica, presión negativa, presión compuesta, presión absoluta o presión diferencial. Convierten la presión mecánica en señales eléctricas mediante tecnologías de sensores de presión como sensores piezorresistivos de silicio, silicio monocristalino o sensores capacitivos metálicos, entre otras. Posteriormente, el microprocesador integrado digitaliza la señal, aplica compensación de temperatura y empaqueta los datos según los estándares MODBUS antes de enviarlos a través del bus RS485.

Muchos transmisores de presión RS485 modernos incorporan pantallas LCD que permiten a los operarios visualizar las lecturas al instante o configurar parámetros a través de ellas, a la vez que envían datos a las salas de control. Esta doble función los hace muy útiles tanto para la monitorización local como para el control centralizado.

¿Cuál es el coste del transmisor de presión MODBUS RS485?

El precio de los transmisores de presión RS485 depende de sus características, pero puede encontrar excelentes modelos desde $300. En silverinstruments.com fabricamos transmisores de presión, transmisores de presión diferencial y transmisores de presión con sello de diafragma y sello químico. Contamos con 30 años de experiencia, por lo que sabemos lo que hacemos. Nuestros productos son muy estables y económicos.

Hay varios factores que influyen en los precios de los transductores de presión MODBUS:

Tecnología de sensores:

Los sensores piezorresistivos de silicio (como la serie SH308) suelen ser más económicos que los sensores de silicio monocristalino (serie SH-M) o los transductores de presión capacitivos, pero todos ofrecen un excelente rendimiento. La serie SH-M, con silicio monocristalino, ofrece una precisión de medición de ±0,075 % o ±0,1 %, mientras que los modelos de silicio difusivo ofrecen una precisión de ±0,1 %, ±0,2 % o ±0,5 %.

Rango de presión:

Los transmisores de presión diferencial de bajo rango (1 kPa) pueden costar más que los sensores de presión convencionales (10 psi, 100 psi o 200 psi). Nuestros productos se ofrecen en una amplia gama de tamaños, desde 0 a 7 kPa hasta 0 a 70 MPa, lo que permite su uso en prácticamente cualquier entorno industrial.

Estructura del sensor de presión:

La estructura del sensor de presión también influye en el precio. Por ejemplo, los transmisores de diafragma Tri-Clamp, los transmisores de diafragma con brida, los transmisores de diafragma de alta presión (como los que tienen bridas de 900 lb), los transmisores capilares y los transmisores que soportan altas temperaturas afectan el precio de los transmisores MODBUS/transmisores de presión diferencial. Asimismo, la necesidad de que los usuarios utilicen transmisores de presión MODBUS con conectores macho o hembra también influye en el precio.

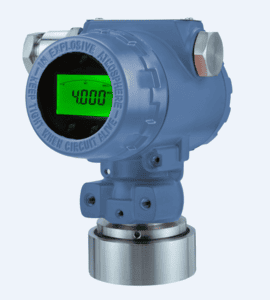

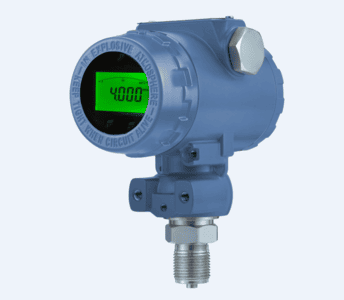

Male Pressure transmitter	Female Pressure Transmitter

Construcción del material:
Las piezas en contacto con el fluido fabricadas con acero inoxidable 316L estándar son las más económicas, pero el uso de materiales especiales como Hastelloy C-276, tantalio o Monel para aplicaciones corrosivas incrementa los costos. Sin embargo, invertir en los materiales adecuados previene fallas prematuras y reduce los costos a largo plazo.

Características:

Los transmisores RS485 básicos sin pantallas son más baratos que aquellos con pantallas LCD, compatibilidad con el protocolo HART o certificaciones que dicen que son seguros contra explosiones ATEX (Exd II BT4 o Exia IIC T6).

Nuestros transmisores de presión RS485, con precios a partir de 300 dólares, siguen siendo de alta calidad. Estos transductores de presión funcionan bien en entornos industriales exigentes, ya que presentan una estabilidad de ±0,2 % anual y soportan temperaturas de -40 °C a +85 °C (o de -40 °C a +105 °C en el caso de los modelos capacitivos metálicos).

¿Por qué es necesario MODBUS RTU para los transmisores de presión y presión diferencial?

Existen buenas razones para elegir transmisores RS485 en lugar de los antiguos transmisores de presión analógicos de 4-20 mA en lo que respecta a la comunicación MODBUS RTU:

Capacidad de conexión multidrop:

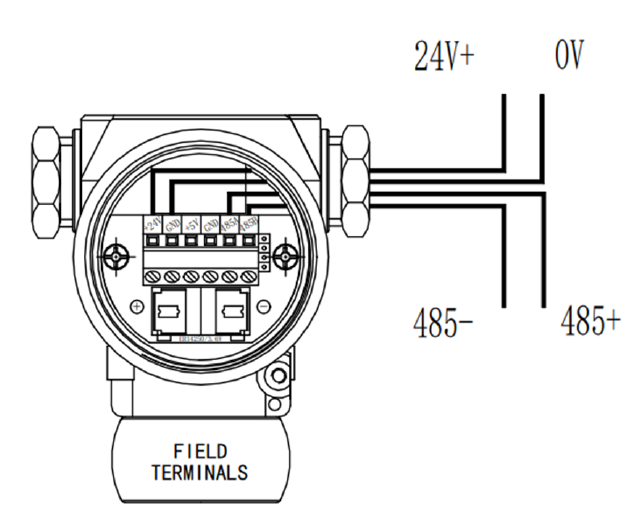

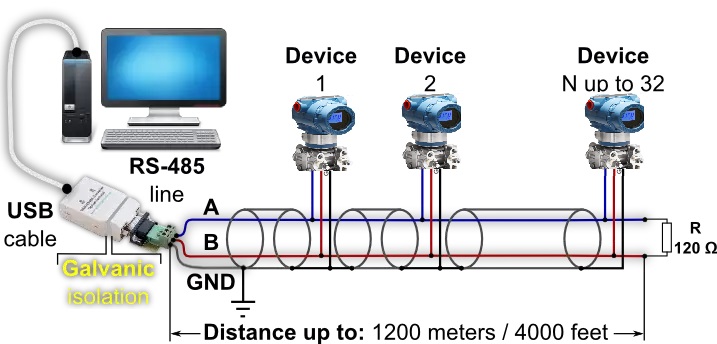

Es posible conectar varios transmisores a un solo par de cables. En un edificio grande con muchos puntos de medición de presión, esto reduce considerablemente los costes de cableado y el tiempo de instalación en comparación con el uso de circuitos independientes para transductores de presión de 4-20 mA.

Comunicación bidireccional:

MODBUS permite el flujo bidireccional de datos, a diferencia de las señales analógicas unidireccionales. Es posible modificar la configuración del transmisor de presión a distancia, sin necesidad de tocarlo. Por ejemplo, se pueden cambiar las unidades de presión, los puntos cero, el número de decimales o los valores de amortiguación, incluso sin ver los sensores de presión digitales. Esto resulta muy útil para transmisores ubicados en lugares peligrosos o de difícil acceso.

Acceso a más datos:

Los transmisores de presión MODBUS ofrecen más que solo lecturas de presión. Permiten visualizar el voltaje de la batería, indicadores de calidad de la señal, códigos de diagnóstico y parámetros de configuración. También incluyen direcciones de registro, ajustes de configuración, coeficientes de calibración y datos de presión y temperatura en formato de coma flotante y entero.

Transmisor de presión digital Moubus que transmite datos con alta precisión:

RS485 transmite datos digitales que no se ven afectados por el ruido eléctrico, lo que puede hacer que las señales de corriente analógicas de 4-20 mA sean menos claras. En entornos industriales con variadores de frecuencia, motores y equipos de soldadura que generan mucho ruido o transmiten datos a larga distancia, la comunicación digital MODBUS mantiene la señal nítida, mientras que los bucles analógicos de 4-20 mA pueden sufrir interferencias o una señal débil.

Integración de sistemas:

La comunicación MODBUS es compatible con todos los sistemas SCADA, PLC y controladores DCS modernos. Su integración es sencilla y, al ser un protocolo abierto, no requiere el uso de sistemas propietarios.

Preparándonos para el futuro:

La comunicación digital adquiere cada vez mayor importancia a medida que crecen los proyectos de Industria 4.0 e IIoT. Los transmisores RS485 MODBUS se integran perfectamente con las arquitecturas de fábricas inteligentes, permitiendo el mantenimiento predictivo y el análisis avanzado de datos.

El protocolo funciona con velocidades de transmisión de 1200 a 38400 bps y permite configurar la paridad en ninguna, impar o par. Esto facilita su integración con la infraestructura de red existente. Configuración del transmisor de presión MODBUS RS485. Para obtener más información técnica sobre el transmisor de presión MODBUS, consulte la documentación.

Especificaciones técnicas para transmisores de presión/DP MODBUS

Comprender las especificaciones técnicas le ayudará a elegir el transmisor adecuado para sus necesidades.

Parámetros para la comunicación MODBUS:

- Interfaz serie: RS485, semidúplex
- Protocolo: MODBUS RTU
- Velocidad de transmisión: 1200, 2400, 4800, 9600, 19200 y 38400 bps
- Rango de direcciones: de 1 a 247 (se puede cambiar)
- Códigos de función: 03H (Lectura de registros de retención), 04H (Lectura de registros de entrada), 06H (Escritura de un solo registro), 10H (Escritura de varios registros)
- Bits para datos: 8 bits - Bits para parada: 1 bit
- Paridad: Ninguna, Impar o Par

Detalles eléctricos:

- Alimentación: 10–32 V CC
- Consumo de energía: Diseño de bajo consumo, generalmente inferior a 1 W.
- Resistencia de carga: Esto no se aplica a RS485 (a diferencia de 4-20 mA, que necesita un cálculo de resistencia de bucle).
- Salida: Una señal diferencial digital RS485

¿Qué tan bien funciona el sensor de presión?

- Precisión: ±0,075 %, ±0,1 %, ±0,2 % o ±0,5 % FSO, según el modelo. - Estabilidad: ±0,2 % URL por año.
- Efecto de la temperatura: ≤±0,1% a ±0,2% FS por cada 10 °C - Efecto de la presión estática: ≤±0,1% a ±0,2% por MPa (para modelos DP)
- Tiempo de respuesta: 0,25 segundos
- La amortiguación se puede configurar entre 0 y 99,9 segundos.

Rangos de medición:

- Presión diferencial: de 0 a 1,6 kPa a 0 a 10 MPa
- Presión manométrica: 0–6 kPa a 0–40 MPa
- La presión está entre 0 y 40 kPa y entre 0 y 20 MPa.
- Relación de alcance: Hasta 100:1 en modelos fabricados con silicio monocristalino

Especificaciones ambientales:

- La temperatura de funcionamiento estándar es de -40 °C a +85 °C; para los sensores capacitivos metálicos, es de -40 °C a +105 °C.
Temperatura de almacenamiento: de -40 °C a +90 °C
- Humedad: 95 % HR o menos
- Protección IP65 o IP67 contra la entrada de agua y polvo.

Formato de los datos:

En los registros MODBUS, se pueden encontrar datos de presión en varios formatos diferentes:
- Punto flotante (IEEE 754, orden de bytes CDAB): 0x0000–0x0001
- Registre 0x0004 para enteros con signo (el valor depende de la configuración del número de decimales).
- Temperatura (si la tiene): un número de punto flotante entre 0x0002 y 0x0003 y un número entero entre 0x0005 y 0x0006

Material del sensor de presión:

- Carcasa: aluminio fundido a presión con revestimiento de poliuretano
- Diafragma del sensor: acero inoxidable 316L (estándar), Hastelloy C-276, tántalo o Monel
- Conexiones de proceso: Acero inoxidable 316 con diferentes tipos de rosca (NPT, métrica, rosca G)
- Sellado: juntas de fluorocaucho (FKM), EPDM o cobre
- Líquido de llenado: Aceite de silicona o aceite fluorocarbonado

Características de configuración:

Unidades de presión: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Número de decimales: de 0 a 4 dígitos (el usuario puede elegir)
- Ajuste del cero/span: mediante botones o comandos MODBUS
- Pantalla: LCD opcional con retroiluminación y cinco dígitos

Consigue el transmisor de presión RS485 en Silverinstruments.com

Al elegir un proveedor de transmisores de presión RS485, la fiabilidad y la experiencia son fundamentales. Todos los transmisores de presión y presión diferencial que fabricamos en Silverinstruments.com cuentan con 30 años de experiencia en fabricación.

Los productos que vendemos:

La serie SH308 incorpora sensores de silicio difusivos ideales para una amplia gama de entornos industriales. Estos transmisores pueden medir presión manométrica, absoluta o manométrica sellada desde 0 a 7 kPa hasta 0 a 70 MPa con una precisión de ±0,1 %, ±0,2 % o ±0,5 %. Su rendimiento es especialmente óptimo para la medición de sustancias espesas, cristalizadas y corrosivas.

La serie SH-M utiliza tecnología MEMS de vanguardia para fabricar sensores de silicio monocristalino con el mejor rendimiento de sobrepresión del mundo. Estos transmisores son ideales para tareas de medición críticas, ya que ofrecen una precisión de ±0,075 % o ±0,1 % y relaciones de rango de hasta 100:1. Son excelentes para medir el flujo mediante presión diferencial, gracias a su excelente efecto de presión estática (≤±0,1 % por MPa).
Las series SHDP y SHGP utilizan sensores capacitivos metálicos que ofrecen un buen rendimiento y una precisión de ±0,1 %, ±0,2 % o ±0,5 % de la escala completa. Funcionan correctamente en un rango de temperaturas de -40 °C a +105 °C, lo que los hace especialmente útiles en condiciones extremas.

Por qué debería elegir Silverinstruments.com:

• Estabilidad comprobada: Nuestros 30 años de experiencia en la fabricación de productos demuestran que siempre los hacemos bien. Una estabilidad de ±0,2 % anual garantiza la precisión de las mediciones entre calibraciones.
• Precios asequibles: Puede conseguir buenos transmisores de presión RS485 a partir de 300 dólares, lo que hace posible la comunicación digital para proyectos con presupuesto limitado sin sacrificar el rendimiento.
• Aplicaciones versátiles: Disponemos de modelos que miden la presión diferencial para el cálculo de caudal, la presión manométrica en recipientes de proceso o la presión absoluta en aplicaciones de vacío. Ofrecemos conexiones de proceso con roscas NPT macho y hembra, métricas y roscas G.
• Aprobaciones para áreas peligrosas: Las aplicaciones de procesamiento petroquímico, de petróleo y gas y químico pueden obtener certificaciones de seguridad intrínseca (Exia IIC T6) y a prueba de explosiones (Exd II BT4).
• Soporte técnico: Nuestros ingenieros le ayudarán a elegir el transmisor adecuado, conectarlo a MODBUS y solucionar problemas. Sabemos lo complejo que resulta medir la presión industrial y podemos ayudarle a encontrar soluciones prácticas.

¿Cómo comprar transmisores de presión MODBUS?

Puede consultar nuestro catálogo completo de transmisores de presión RS485 en silverinstruments.com. Las fichas técnicas detalladas incluyen planos dimensionales, diagramas de cableado y mapas de registros. Nuestra guía de selección de modelos le ayudará a encontrar el transmisor óptimo para sus necesidades, teniendo en cuenta el rango de presión, la precisión requerida, el fluido de proceso y las condiciones ambientales.

Si necesita algo especial, como un rango de presión específico, un material poco común, un sello de diafragma diferente o una forma única de montaje, póngase en contacto con nuestro equipo de ingeniería de ventas. Fabricamos transmisores de presión personalizados para usos especiales donde los transductores estándar no son adecuados.

En conclusión:

Los transmisores de presión RS485 MODBUS son el nuevo estándar para la medición de presión en la industria. Utilizan comunicación digital para aprovechar la tecnología de sensores de eficacia probada. Estos transmisores son más flexibles, fiables y compatibles con otros sistemas que los instrumentos analógicos, tanto para actualizar sistemas analógicos antiguos como para construir nuevos.

Silverinstruments.com ofrece estas ventajas por menos de 300 dólares, gracias a 30 años fabricando productos de alta calidad. Disponemos de una amplia gama de productos que satisfacen prácticamente cualquier necesidad de medición de presión, desde baja presión diferencial hasta alta presión manométrica.

Para sus necesidades de medición de presión, elija los transmisores RS485 MODBUS de Silverinstruments.com. Allí, experiencia, calidad y valor se unen.
